En La Pintana, la estabilización de excavaciones medianas en condominios de la zona sur casi siempre tropieza con el mismo problema: el suelo no se comporta igual en febrero que en agosto. La combinación de sedimentos volcánicos con limos arcillosos y bolsones de ceniza altera la adherencia del bulbo de inyección si no se caracteriza bien la resistencia al corte. Por eso, antes de definir la carga de trabajo de un anclaje, ejecutamos campañas de sondajes SPT para obtener el perfil estratigráfico real y determinar la longitud libre necesaria, y complementamos con ensayos de permeabilidad in situ en los paños donde la napa colgada aflora después de riegos prolongados. Así dimensionamos el tendón y la vaina sin margen de error improvisado.
En suelos de origen volcánico como los de La Pintana, la adherencia del bulbo puede variar un 40% entre la estación seca y la húmeda: el diseño del anclaje sin ensayos de arrancamiento es un riesgo que ninguna contención debería asumir.
Cómo trabajamos

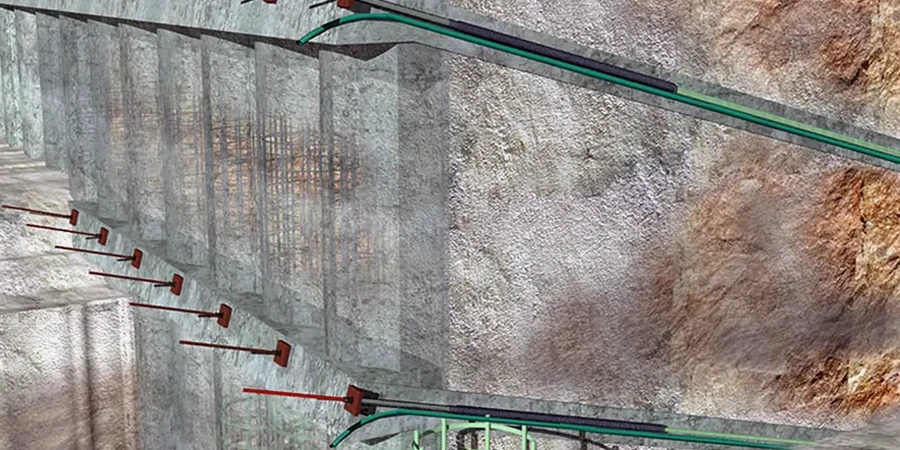

La geología superficial de La Pintana está dominada por depósitos aluviales del río Maipo con intercalaciones de ceniza pumicítica, un material abrasivo que acelera el desgaste de la perforación y obliga a seleccionar el método de avance con cuidado. Trabajamos con diámetros de perforación entre 4 y 6 pulgadas, usando revestimiento temporal en tramos colapsables y lechada de cemento con relación agua/cemento controlada entre 0.40 y 0.50 para evitar la contracción del bulbo. El diseño distingue entre anclajes activos, tesados al 80% de la carga última teórica calculada por el método de Bustamante-Doix para suelos granulares, y anclajes pasivos, cuya movilización depende de la deformación del macizo: en las arcillas expansivas del sector El Roble, el creep a largo plazo obliga a reducir la carga admisible al 60% del valor de ensayo. Cada placa de apoyo se verifica al punzonamiento según ACI 318-19 y la estabilidad global del conjunto se modela con equilibrio límite en Slide2 o Plaxis 2D cuando la excavación supera los 4.0 metros de altura.
Consideraciones locales
Las condiciones de suelo en La Pintana cambian abruptamente entre el eje de Avenida Santa Rosa y los terrenos más cercanos al Zanjón de la Aguada. En los paños más consolidados, con gravas arenosas densas, un anclaje pasivo convencional con barra de 25 mm suele ser suficiente para retener cortes de hasta 3 metros. Pero en las zonas de antiguos humedales drenados, donde los limos orgánicos superan los 2.5 metros de espesor, la fluencia del terreno genera pérdidas de tensión en el tendón activo que superan el 15% en los primeros seis meses si no se programa un retesado sistemático. El mayor riesgo no está en la rotura del acero, sino en la falla progresiva de la interfaz suelo-lechada por subestimación de la presión de poros: un monitoreo con celdas de carga en al menos el 10% de los anclajes instalados evita deformaciones excesivas que comprometan la serviciabilidad de la estructura de contención vecina.
Marco normativo
NCh2369 Of.2003 - Diseño sísmico de estructuras industriales (cargas en anclajes), NCh433 Of.2012 - Diseño sísmico de edificios (compatibilidad de deformaciones), EN 1997-1:2004 (Eurocódigo 7) - verificación de estabilidad global y ELU para anclajes, ACI 318-19 - Diseño de placa de apoyo y punzonamiento, NCh 165/A416M - Torones de acero de baja relajación grado 270K, FHWA NHI-05-039 - Ground Anchors and Anchored Systems (criterios de diseño y ensayos de performance)
