Si uno compara lo que encuentra al perforar en el sector de El Roble versus San Rafael en La Pintana, se topa con diferencias notables en la compacidad de los estratos superficiales. En el eje de Avenida Santa Rosa predominan las arcillas de alta plasticidad, mientras que hacia el poniente, acercándose al Zanjón de la Aguada, aparecen lentes de limo arenoso que cambian por completo el perfil de resistencia. Para mapear estas variaciones sin perder detalle en la transición entre capas, el ensayo CPT (Cone Penetration Test) nos entrega un registro continuo de punta y fuste que evita los vacíos de información típicos del SPT. En La Pintana, con más de 180.000 habitantes asentados sobre la cuenca del Maipo, la demanda por estudios geotécnicos precisos ha crecido junto con los proyectos de vivienda social y los nuevos condominios en altura media. La norma NCh3171 define los procedimientos para este tipo de prospección, y nuestra experiencia en la comuna nos ha enseñado que un perfil CPT bien ejecutado reduce la incertidumbre en el diseño de fundaciones superficiales y profundas, sobre todo donde el nivel freático aparece a menos de 4 metros. Muchos contratistas complementan esta información con granulometría para afinar la clasificación de los estratos identificados por el cono sísmico.
El CPT en La Pintana detecta lentes de arena y rellenos antrópicos que un muestreo cada metro simplemente no registra.
Cómo trabajamos

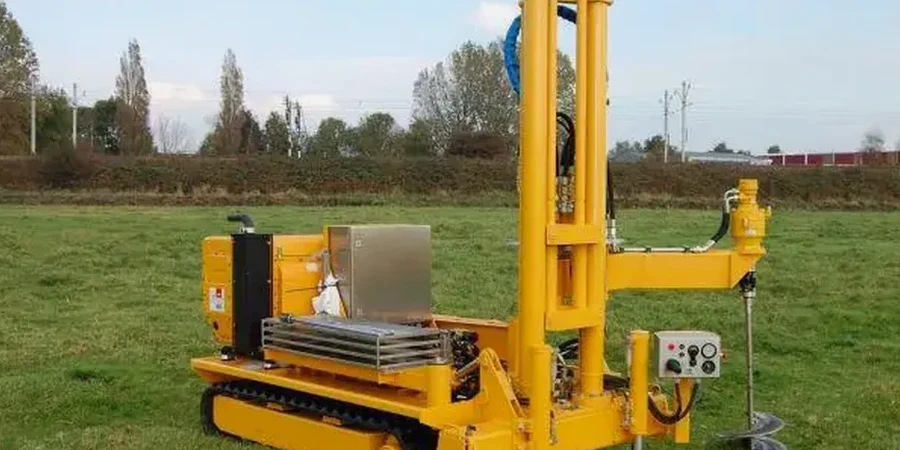

El clima semiárido de la Región Metropolitana, con inviernos que concentran el 80 por ciento de las precipitaciones, obliga a planificar las campañas de CPT en La Pintana fuera de los meses de julio y agosto, cuando los suelos superficiales se saturan y complican el traslado del equipo penetrómetro sobre terreno blando. En nuestra experiencia, la ventana óptima va de octubre a abril, coincidiendo con la temporada seca en que la costra superficial ofrece mejor soporte para el camión de reacción. El equipo que utilizamos es un penetrómetro estático de 20 toneladas con cono eléctrico instrumentado, capaz de registrar en continuo la resistencia de punta (qc), fricción lateral (fs) y presión de poros (u2) a intervalos de 2 centímetros. Esto permite detectar lentes de arena intercalados en la matriz arcillosa típica de los suelos finos de la cuenca de Santiago, un detalle que el
sondaje SPT puede pasar por alto debido al muestreo cada metro. La clasificación de suelo en tiempo real, basada en el ábaco de Robertson actualizado, nos permite ajustar la profundidad de exploración sobre la marcha cuando detectamos un estrato competente donde detener la punta. Además, la medición continua de presión de poros resulta clave en La Pintana, donde el acuífero superficial del Maipo genera condiciones de drenaje parcial que afectan la interpretación de la resistencia no drenada en arcillas blandas.
Consideraciones locales
El desarrollo urbano de La Pintana tiene una historia particular: hasta los años sesenta esto era suelo agrícola regado por canales del Maipo, y la parcelación masiva para vivienda social en los ochenta se hizo con rellenos antrópicos de control muy desigual. Todavía hoy, cuando perforamos en ex-fundos como El Mariscal o en las poblaciones antiguas, aparecen escombros de demolición, bolones y material orgánico enterrado a metro y medio de profundidad. El riesgo principal de no ejecutar un ensayo CPT en estas zonas es asumir una estratigrafía homogénea que no existe: el cono puede detectar un lente blando de turba o un relleno suelto que quedaría invisible en un muestreo discreto. En zonas aledañas al Zanjón de la Aguada, la presencia de suelos finos saturados con bajo índice de plasticidad también amerita evaluar el potencial de licuefacción usando la correlación de Robertson y Wride, algo que el CPT resuelve directamente con la resistencia de punta normalizada. La combinación de rellenos no controlados, nivel freático alto y la sismicidad característica del borde occidental de la falla de San Ramón convierte al ensayo CPT en una herramienta de prevención, no de verificación tardía.
Preguntas frecuentes
¿Qué ventaja tiene el ensayo CPT frente al SPT en los suelos de La Pintana?
La ventaja principal es la continuidad del registro. En los suelos finos de La Pintana, con capas de arcilla, limo y lentes de arena que alternan en pocos centímetros, el CPT toma 50 lecturas por metro lineal, mientras el SPT muestrea cada metro o cada dos metros. Esto significa que un lente de arena suelto de 20 centímetros, potencialmente licuable, puede pasar inadvertido en un SPT, pero el piezocono lo registra con detalle. Además, el CPT mide la presión de poros durante la penetración, lo que permite estimar el régimen de drenaje del suelo y corregir los parámetros de resistencia en consecuencia. Para los limos arcillosos de la cuenca del Maipo, esta información es crítica al diseñar fundaciones.
¿Hasta qué profundidad pueden penetrar con el CPT en La Pintana?
Con nuestro equipo de 20 toneladas de reacción, en los suelos típicos de La Pintana alcanzamos entre 20 y 25 metros de profundidad. El límite real lo define la resistencia del terreno: cuando la punta registra más de 40 MPa de resistencia de cono (qc) de forma sostenida, detenemos el ensayo para no dañar el equipo. En los sectores con gravas fluviales del Maipo, como ocurre en algunas zonas del borde sur de la comuna, la profundidad puede limitarse a 12 o 15 metros. Para esos casos, complementamos con rotación si el proyecto requiere alcanzar el estrato competente.
¿Cuánto cuesta un ensayo CPT en La Pintana y qué incluye el precio?
¿Es necesario hacer calicatas previas antes de ejecutar el CPT?
No es obligatorio, pero en La Pintana lo recomendamos cuando hay sospecha de rellenos antrópicos gruesos. Una calicata de reconocimiento hasta 2 metros nos permite verificar si hay escombros, bolones o basura enterrada que puedan dañar la punta del cono o desviar el tren de varillaje. En terrenos de ex-fundos agrícolas o en poblaciones construidas sobre rellenos de los años ochenta, esta precaución ahorra contratiempos. Si el terreno está limpio, el CPT se ejecuta directamente sin necesidad de apertura previa.
