Densidad de Campo por Cono de Arena en La Pintana

Q: ¿Cuál es el precio de un ensayo de densidad por cono de arena en La Pintana?

000 pesos chilenos, dependiendo de la cantidad de ensayos contratados, la distancia de desplazamiento dentro de la comuna y la inclusión del informe estadístico. Para lotes de más de 20 ensayos se aplica descuento por volumen.

En La Pintana nos encontramos con un patrón muy claro: la mayoría del suelo de fundación son limos arenosos con algo de arcilla, depositados sobre antiguos lechos aluviales del río Maipo. Lo que vemos en obra es que la densidad seca máxima del Proctor modificado suele andar entre 1.75 y 1.95 g/cm³, pero alcanzar el 95% de compactación no siempre es fácil. El cono de arena sigue siendo el método más confiable para verificar la compactación en zanjas de redes sanitarias, rellenos controlados bajo radieres y subrasantes de pavimentos flexibles. La norma chilena NCh1508 exige un control estadístico de densidad por lote, y en la práctica se necesita un equipo que llegue rápido a sectores como Santo Tomás o El Castillo. Complementamos el control de densidad con ensayos Proctor para ajustar la curva de referencia cuando el material de relleno cambia de banco de préstamo o se mezcla en obra, y con granulometría para verificar que la fracción fina no supere el límite plástico durante la temporada de riego.

En suelos limo-arenosos del sur de Santiago, el cono de arena detecta variaciones de compactación de hasta 2% que otros métodos nucleares pueden enmascarar por heterogeneidad.

Cómo trabajamos

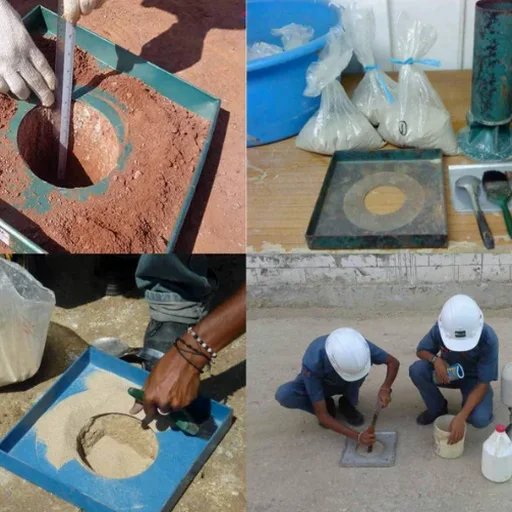

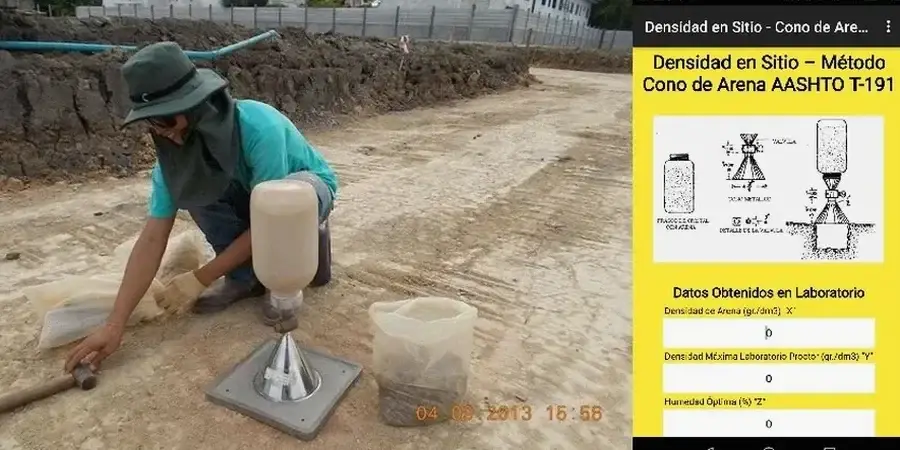

La geología superficial de La Pintana está dominada por la unidad de sedimentos fluviales del Maipo, con espesores de relleno antrópico que en algunos sectores del casco antiguo superan los 2 metros. Esto obliga a controlar la densidad en capas de no más de 15 cm sueltos, sobre todo cuando se trabaja con suelos finos que retienen humedad. El método de cono de arena según NCh1515 emplea arena de Ottawa 20-30 o similar, calibrada contra un molde patrón cada 50 ensayos como mínimo. En nuestra experiencia, el error más común en terreno es no proteger el ensayo del viento — en las tardes de primavera, las ráfagas que bajan de la cordillera pueden dispersar la arena y falsear el volumen extraído. El ensayo mide directamente el peso unitario seco in situ, y al dividirlo por la densidad máxima del ensayo Proctor obtenemos el grado de compactación. Para suelos gruesos con gravas del río Maipo, cuando el cono no es representativo, se justifica un ensayo CPT que entrega un perfil continuo de resistencia sin necesidad de excavar calicatas profundas.

Consideraciones locales

El año pasado nos tocó revisar un radier fisurado en un galpón industrial cerca de la avenida San Francisco. El relleno bajo el piso se había compactado con suelo proveniente de una excavación en Lo Espejo, un limo de alta plasticidad que en laboratorio dio un Proctor de 1.68 g/cm³. En terreno, el cono de arena arrojó grados de compactación entre 87% y 91% — claramente insuficiente. El problema no era la energía de compactación, sino que la humedad de colocación estaba 5 puntos sobre la óptima, generando sobrecompactación aparente y luego asentamiento diferencial. La lección es clara: sin control de densidad por capa, los suelos finos del sur de Santiago se asientan en ciclos de humedecimiento y secado. Hoy ese mismo cliente exige ensayos de cono de arena cada 50 m² en todos sus rellenos estructurales, más un estudio de estabilidad de taludes cuando las excavaciones superan los 2 metros de profundidad en suelo blando.

Valores típicos

Parámetro	Valor típico
Método de ensayo	NCh 1516 / NCh1515
Tipo de suelo aplicable	Suelos finos y arenas, partículas máx. 38 mm
Volumen mínimo de excavación	700 cm³ para suelos finos, 1400 cm³ para arenas
Arena de reemplazo	Arena de Ottawa 20-30, densidad calibrada cada 50 usos
Grado de compactación típico exigido	≥ 95% de la D.M.C.S. del Proctor Modificado
Humedad de control	± 2% de la humedad óptima del Proctor
Frecuencia de control	1 ensayo por cada 100 m² por capa compactada (NCh1508)
Profundidad de control	Capa compactada de 15 a 20 cm sueltos

Servicios técnicos vinculados

Densidad con cono de arena

Ensayo destructivo que mide peso unitario seco en suelos finos y arenas, según NCh1515. Ideal para control de rellenos bajo radieres, zanjas de alcantarillado y subrasantes en pavimentos flexibles.

Curvas Proctor de referencia

Ejecutamos Proctor Modificado (NCh1534/2) o Estándar para obtener la densidad máxima y humedad óptima del material de relleno. Calibración cada vez que cambia el banco de préstamo.

Control de humedad en terreno

Medición de humedad por método Speedy o secado a estufa portátil, comparada con la óptima del Proctor. Crítico para suelos limosos que se saturan rápido en riego por surco.

Informe estadístico de compactación

Reporte con planilla de grados de compactación, desviación estándar, valor mínimo aceptable y gráficos de control por lote. Cumple exigencias de recepción municipal de obras en La Pintana.

Preguntas frecuentes

¿Cuál es el precio de un ensayo de densidad por cono de arena en La Pintana?

¿Qué diferencia hay entre el cono de arena y el densímetro nuclear?

El cono de arena es un método destructivo directo: excava una pequeña cavidad, extrae el suelo y mide su volumen con arena calibrada. No requiere fuente radiactiva ni licencia SEREMI. El densímetro nuclear es más rápido pero mide indirectamente por retrodispersión, y en suelos heterogéneos con gravas del Maipo puede dar lecturas sesgadas. En La Pintana preferimos el cono para capas delgadas de relleno fino bajo radieres, y el nuclear para controles masivos en terraplenes viales.

¿Cada cuántos metros cuadrados hay que hacer un ensayo de densidad?

La NCh1508 establece un ensayo por cada 100 m² por capa compactada como frecuencia mínima, pero en obras críticas como estanques o fundaciones de equipos sensibles recomendamos uno cada 50 m². En zanjas de alcantarillado, se toma un ensayo cada 20 metros lineales y al menos 3 por tramo entre cámaras, alternando entre el eje de la zanja y los costados para detectar zonas mal compactadas cerca de las paredes.
